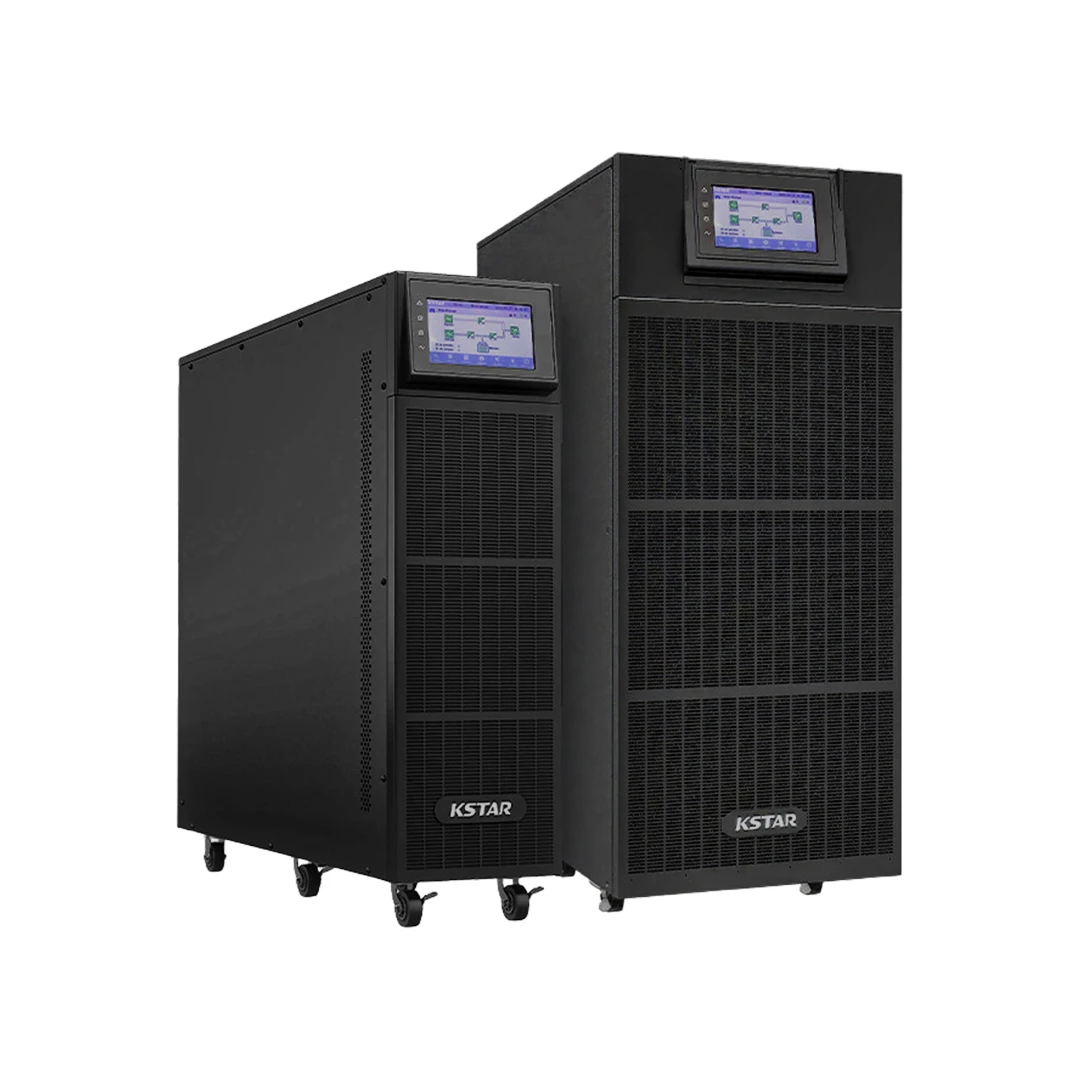

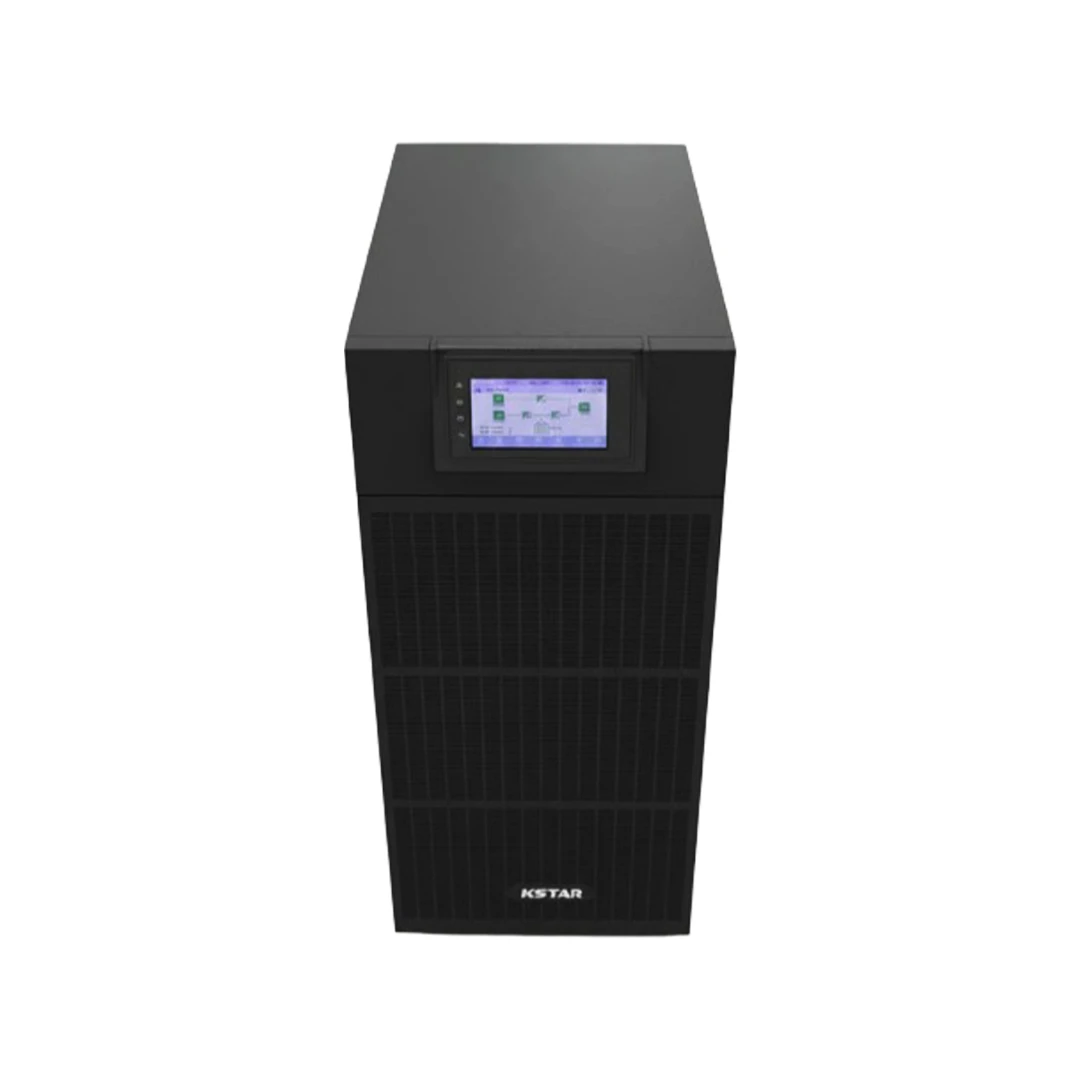

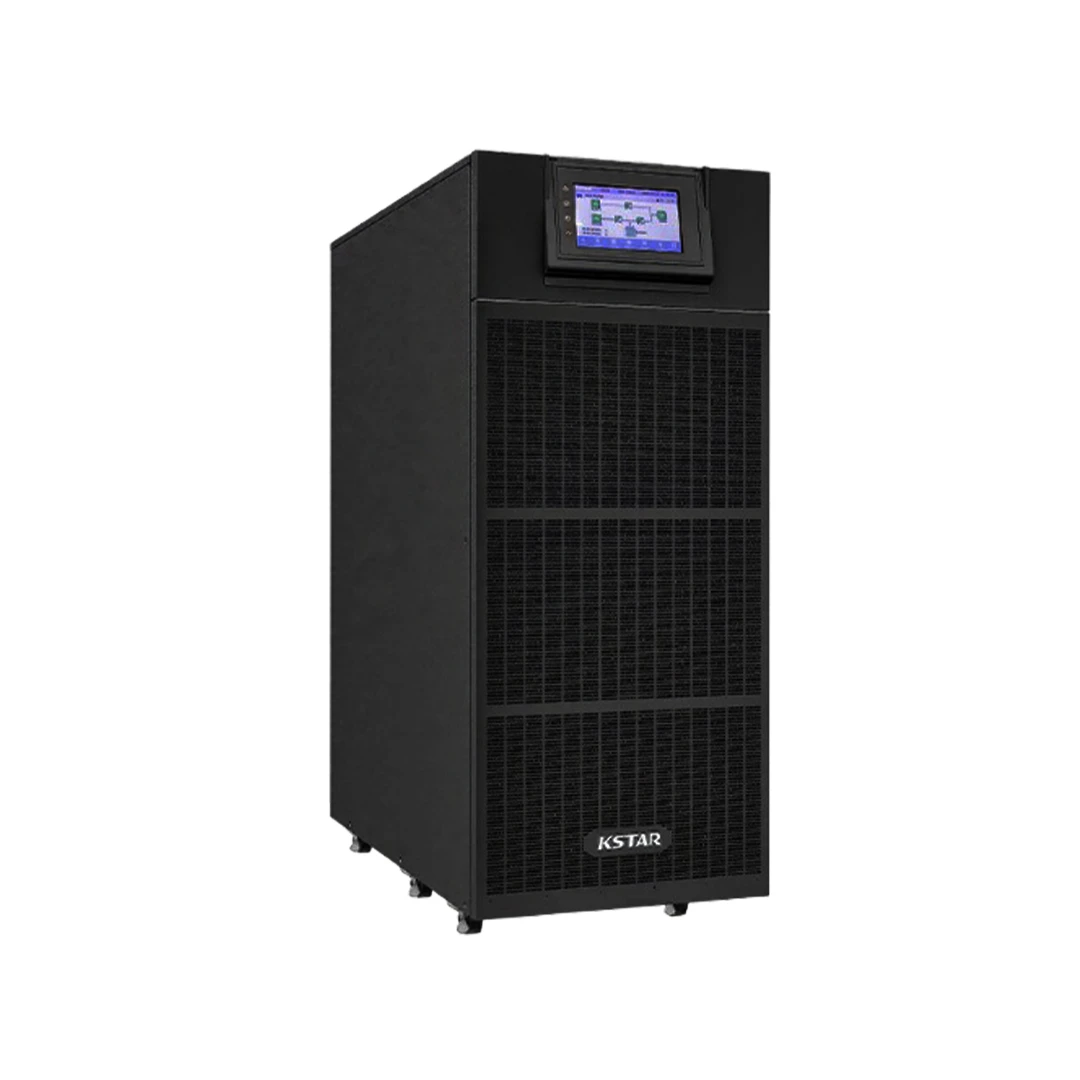

UPS Trifásico KSTAR 10kVA a 100kVA

Características Técnicas

• Modelos y Rangos:
  • Serie: YDC3300H
  • Rango de potencia: 10 / 15 / 20 / 30 / 40 kVA (y versiones superiores hasta 200 kVA en chasis mayores)
  • Modelos de chasis: Variantes S / H y chasis 1 / chasis 2 para configuraciones con gabinetes de batería
• Entrada (AC):
  • Tensión nominal: 380 / 400 / 415 VAC (Trifásica + N + PE)
  • Rango de voltaje de entrada: 138 ~ 485 VAC (admite 305–485 VAC sin reducción al 100% de carga según modelo)
  • Rango de frecuencia: 40 ~ 70 Hz (detección automática 50/60 Hz)
  • Factor de potencia de entrada: ≥ 0.99 (PFC)
  • Compatibilidad con generador: Sí (admite operación con generador, consultar ajustes)
  • Corriente de carga / disyuntor: Valores según modelo (ejemplos: 20 A / 40 A / 60 A máx. según configuración)
• Salida:
  • Tensión nominal de salida: 208 / 220 / 230 / 240 VAC (seleccionable)
  • Frecuencia de salida: 50/60 Hz (±0.1% en modo batería; sincronizado en modo línea)
  • Topología: Doble conversión online — inversor de 3 niveles (alta eficiencia y baja THD)
  • Regulación: ±1% (modo inversor)
  • Forma de onda: Onda sinusoidal pura
  • Distorsión armónica (THD): ≤2–3% carga lineal (≤4–5% carga no lineal, según modelo)
  • Factor de potencia de salida: 1.0 (modelos indicados) o configurable según número de baterías/chasis
  • Sobrecarga: ≤110% – 60 min; ≤125% – 10 min; ≤150% – 1 min; >150% → bypass/apagado (según modelo)
  • Tiempo de transferencia: 0 ms (inmediato, inversor online)
• Eficiencia:
  • Eficiencia máxima: Hasta ~95.5% (depende del modelo y condiciones de carga)
  • Modo ECO: Sí — permite ahorro energético con conmutación optimizada
• Sistema de Baterías:
  • Tipo de batería: VRLA (se admite también baterías de litio en configuraciones especiales)
  • Tensión sistema / cantidad: ±96 / ±108 / ±120 VDC (ajustable). Configuraciones típicas: 16 / 18 / 20 / 30 / 40 celdas según chasis y autonomía (ej.: 2×20 pcs, 3×20 pcs, etc.)
  • Capacidad de celdas: 7 Ah / 9 Ah (12 V) (según configuración)
  • Tiempo típico de recarga: 6–8 horas (hasta 90% capacidad)
  • Vida útil estimada: 3–5 años (dependiendo de ciclos y temperatura)
  • Autonomía ampliable: Sí — gabinetes de baterías externas (BTxxxx) soportados
• Comunicación y Control:
  • Interfaces: USB, RS232, RS485, BMS, puerto paralelo, contactos secos, ranura inteligente para tarjeta SNMP (opcional)
  • Funciones adicionales: LCD local / LCD remoto (opcional), autoprueba al arranque, LBS (Load Bus Synchronization), Power Walk-in (reducción corriente de arranque), EPO
• Alarmas e Indicadores:
  • Alarmas: Batería baja, sobrecarga, fallo, alarma de ventilador, fallo de red, etc.
  • Indicadores: LEDs de estado (línea / batería / bypass / ECO / falla), pantalla LCD con lectura de voltaje, frecuencia, % carga, tiempo backup y temperatura interna
• Condiciones Ambientales:
  • Temperatura de operación: 0 °C – 40 °C
  • Temperatura de almacenamiento: -25 °C – 55 °C (sin batería)
  • Humedad relativa: 0 – 95% (sin condensación)
  • Altitud: <1500 m (derating por encima de 1000–1500 m según modelo)
  • Nivel de ruido: ≈ <55 dB (referencial; varía con potencia)
• Dimensiones y Peso (ejemplos):
  • Chasis 1 (ej. 10–30 kVA): 250 × 900 × 868 mm / ~122 – 236 kg (según baterías)
  • Chasis 2 (versiones con ruedas): 250 × 645 × 715 mm (u otras variantes según modelo) / ej. 43 – 190 kg (según configuración)
  • Gabinetes de batería BTxx: Varios (p. ej. BT80120N, BT80240N) — ver tabla específica por gabinete
• Normativas y Seguridad:
  • Seguridad: CEI/EN 62040-1, CEI/EN 62477-1
  • EMC: IEC/EN 62040-2 (incluye IEC 61000-x series)
